Есть мнение Фасады Долговечность облицоввочных слоев наружных стен многоэтажных зданий с повышенным уровнем теплоизоляции

Долговечность облицоввочных слоев наружных стен многоэтажных зданий с повышенным уровнем теплоизоляции

Одним из основных направлений при реализации национального проекта "Доступное и комфортное жилье - гражданам России" является повышение долговечности наружных стен зданий при рациональном уровне теплоизоляции. Необходимость совместного решения этих вопросов обусловлена не только первоначальной стоимостью жилья, но и эксплуатационными затратами на отопление, текущие и капитальные ремонты. Сбалансированный подход расширяет область применения теплоэф-фективных долговечных, огнестойких керамических, ячеистобетонных, поли-стиролбетонных, легких керамзитобе-тонных материалов, альтернативных мягким минераловатным и пенополисти-рольным.

С 1995 года нормативные требования к теплозащитным свойствам наружных стен жилых зданий были повышены более чем в три раза [1,2]. Для достижения установленного уровня теплоизоляции используются, в основном, минераловат-ные, пенополистирольные плиты, тепло-эффективные крупноформатные керамические камни и, в редких случаях, легкие керамзитобетонные, полистиролбетонные и ячеистобетонные блоки. В целях повышения прочности и долговечности применяются металлические и железобетонные элементы. Наличие в узлах стен высокотеплопроводных материалов в сочетании с утеплителями привело к повышению влажностного режима и концентрации напряжений в некоторых участках стен. Эти процессы оказывают доминирующее влияние на снижение долговечности. На стадии проектирования их влияние не оценивается, т.к. не были разработаны инженерные методы расчета узлов сопряжения конструкций. Ускорению процесса разрушения конструкций также способствует низкое качество строительных работ.

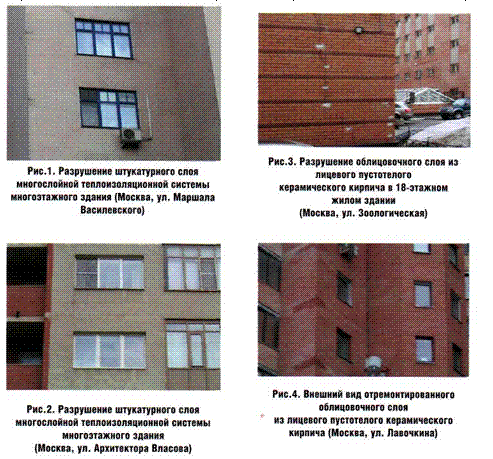

В неблагополучном техническом состоянии находятся многослойные теплоизоляционные фасадные системы с облицовочным штукатурным слоем, нанесенным мокрым способом на мягкие утеплители по стекловолоконной сетке. На 5-7 году эксплуатации стали разрушаться керамические кирпичи облицовочных слоев ряда домов, возведенных из облегченной кладки.

В настоящей статье проанализированы причины разрушения штукатурных и кирпичных облицовочных слоев многоэтажных зданий и представлены предложения по повышению долговечности и теплозащитных свойств для проектирования наружных стен новых зданий.

Применяемая с 1959 г. в Германии многослойная теплоизоляционная фасадная система (WDV-Systeme) широкое распространение получила в Европе к середине 90-х гг., а с 1997г. и в России. Она состоит из бетонной или кирпичной конструктивной части, к которой приклеен и закреплен дюбелями теплоизоляционный слой, с армированной сеткой из стекловолокна с акриловой грунтовкой, содержащей кварцевый песок и декоративный штукатурный слой. Требуемое качество возведения таких конструкций стен достигается при условии привлечения рабочих, владеющих несколькими строительными специальностями. По стоимости и много-дельности кв.м такой фасадной системы при общей толщине 420-520 мм превышает кирпичную стену с облицовочным слоем общей толщиной 640 мм и, тем более, из ячеистобетонных блоков.

Госстроем России в 1997 году разработано "Техническое свидетельство" для многослойных систем с наружным штукатурным слоем. После проведения огневых испытаний в 1999 году Госстроем были определены условия и сделаны ограничения по применению фасадной системы. Согласно Техническому свидетельству Госстроя России [3] систему с жесткими минераловатными плитами из базальтового волокна и диабаза, плотностью 150-200 кг/м3, со штукатурным слоем из минеральных материалов можно применять для зданий I, II, III степеней ответственности в любой климатической зоне, любой степени огнестойкости, высотой до 25 этажей включительно. В случае применения штукатурного слоя из полимерных материалов ее можно применять в зданиях до 17 этажей включительно. При использовании самозатухающего пенополисти-рола применение фасадной системы ограничивается 9-12 этажами.

Долговечность наружной многослойной теплоизоляционной системы определялась в Германии в климатической камере при циклических температурно-влажностных и ультрафиолетовых воздействиях, соответствующих Европейскому климату. На основании полученных результатов в климатической камере и натурных обследований в 1999 г. восемь ведущих стран Европы, где были применены многослойные фасадные системы (Великобритания, Германия, Дания, Италия, Нидерланды, Португалия, Финляндия, Франция), разработали "Основные положения для применения внешней теплоизоляции сложных систем со штукатуркой по европейскому опыту". В "положениях" установлен срок эксплуатации фасадных систем "мокрого" типа, составляющий не менее 25 лет [4] при условиях:

1 - система после выполнения работ прошла сертификацию в независимом органе;

2 - имеются подтверждения поставки материалов одним поставщиком;

3 - работы выполнены строго в соответствии с действующим технологическим регламентом;

4 - система правильно эксплуатируется, т.е. через каждые 6-7 лет выполняется расшивка появившихся трещин, шпатлюется и заново окрашивается вся фасадная система.

Наиболее слабым элементом в фасадной системе является наружный отделочный (штукатурный) слой. Аналогов ему fe отечественной строительной практике не существует. Имеющиеся у нас нормативные данные по срокам службы наружных штукатурных слоев на сложном растворе относятся к нанесенным на кирпичные стены по кирпичам и швам, не заполненным кладочным раствором на глубину до 15 мм. В другом варианте - по металлической сетке, прикрепленной нагелями. В обоих случаях обеспечивается надежное сцепление штукатурного слоя с наружной поверхностью прочной кирпичной стены, что гарантирует его эксплуатацию без капитального ремонта (замены) в течение 30 лет. Другим примером может служить штукатурный слой, нанесенный на деревянные конструкции стен (по дранке), продолжительность эксплуатации которого до капитального ремонта (замены) составляет 15 лет. Долговечности штукатурных слоев в отечественной строительной практике всегда придавалось большое значение не только в целях повышения безремонтного срока службы несущей части стены, но и обеспечения безопасности людей, находящихся около зданий.

Предлагаемое конструктивное решение лицевого слоя теплоизоляционной фасадной системы, в отличие от рассмотренных выше, крепятся на клее к мягким минераловатным или пенополистироль-ным плитам с низкой прочностью. Несмотря на очевидную ненадежность конструктивного решения облицовочного слоя и теплоизоляционной системы в целом, долговечность для них зарубежными фирмами установлена не менее 25 лет. Опыт эксплуатации наружных стен с фасадными теплоизоляционными системами большинства зданий, возведенных в нашей стране с 1997 г., показал, что из-за трудностей выполнения Технических условий, они через 2-4 года требуют проведения ремонтно-восстановительных работ.

В большинстве фасадных систем вместо жестких минераловатных плит применяют полужесткие и мягкие (плотностью 50-100 кг/м3). Главной проблемой является низкое качество работ и применение подменных материалов [5], приводящие к появлению трещин. Горизонтальные - образуются в результате сдвига штукатурного слоя фасадной системы по высоте здания. Трещины, расходящиеся в стороны от углов оконных проемов, являются следствием некачественного армирования этих зон (Рис.1,2). На их образование влияет также увеличение толщины отделочного слоя и совместное применение пенополистирольных и минераловатных плит в виде рассечек с существенно отличающимися коэффициентами па-ропроницаемости. Применение некачественных материалов, а также увеличение толщины отделочного слоя при ремонтах до 15-20 мм вместо рекомендуемой 8 мм приводит к накоплению конденсационной влаги на границе теплоизоляционного слоя с наружным отделочным, который при заморозках, превращаясь в лед, разрушает облицовочный слой. Десятикратное различие в коэффициентах паропроницания минераловатных плит от пенополистирольных способствует неравномерному распределению влаги в штукатурном слое в плоскости фасадной системы. В результате при заморозках и потеплениях создаются напряжения, разрушающие отдельные участки штукатурного слоя. Невозможность обеспечения при ремонте фасада надежной адгезии нового раствора с разрушающимся штукатурным слоем приводит к сокращению межремонтных сроков фасадной системы. Испытания отобранных образцов из отремонтированных фасадных систем показали, что морозостойкость материала штукатурного слоя колеблется от F30 до F150 и выше. Но бессистемное распределение участков штукатурного слоя с высокой морозостойкостью на фасаде здания не приводит к увеличению межремонтных сроков фасадной системы в целом. Затраты на ремонты фасадных систем со штукатурным слоем превышают получаемую экономию от снижения расхода тепла на отопление в результате увеличения уровня теплоизоляции наружных стен. Необходимо ужесточить контроль за проведением работ и повысить отв

етственность руководящего персонала. Если этого не произойдет, то у приобретателей жилья в ближайшие годы возникнут проблемы с заменой плитного утеплителя в стенах, утратившего заложенный в него ресурс. Возникающие определенные трудности в обеспечении требуемого качества строительных работ, приводящие к частым ремонтам, характеризуют фасадную теплоизоляционную систему со штукатурным слоем как ненадежную в эксплуатации и не совместимую с долговечностью многоэтажных монолитных железобетонных зданий. Поэтому целесообразно ограничить ее применение малоэтажным строительством.

Разрушение облицовочного слоя из лицевого керамического кирпича в наружных стенах из облегченной кладки происходит из-за ошибок, допускаемых проектировщиками, низкого качества строительных работ и существенного различия в физических свойствах поставляемого пустотелого лицевого кирпича. Некоторые ошибки, допущенные при проектировании, и низкое качество работ стали проявляться на 5-7 году эксплуатации зданий в виде трещин на фасадах, разрушений лицевого керамического кирпича в зоне перекрытий, частичного разрушения кирпичей от механических нагрузок в узлах сопряжений облицовочного слоя с конструктивными элементами здания. Отсутствие армирования горизонтальных рядов кладки в облицовочном слое, а также некачественная установка гибких металлических связей, соединяющих облицовочный слой с конструктивными элементами стены, или полное их отсутствие, явились причиной появления вертикальных трещин до 7-го этажа (рис.3). Отслоению и падению лицевых кирпичей и их размораживанию, а также разрушению раствора, закрывавших железобетонное перекрытие, способствовало недостаточное утепление этих зон. Прикрепленные к железобетонным перекрытиям металлические уголки способствуют образованию конденсата, который впитывается кирпичом и при заморозках разрушает облицовочный слой. Особо это заметно при эксплуатации пустотелого лицевого кирпича в облицовочном слое стен с плохо вентилируемой воздушной прослойкой. Поэтому выполненные ремонтные работы на ряде зданий не приостановили отслоение и падение лицевых кирпичей. Из рис. 4 видно, что эпизодические ремонты приводят к ухудшению внешнего вида фасада из-за больших трудностей в подборе цвета кирпича.

В сложившихся условиях применение лицевого керамического кирпича для облицовки наружных трехслойных стен с повышенным уровнем теплоизоляции может представлять опасность для людей, находящихся около здания. Вероятность их разрушения и падения во много раз выше аварийных случаев, происходящих с облицовочными панелями или блоками. Поэтому применение лицевого кирпича для облицовки наружных стен, выполняемой непосредственно на стройке, целесообразно ограничить малоэтажным строительством. Для многоэтажных зданий его следует использовать в целом виде, продольных половинках, или плитках, в виброкирпичных панелях, изготавливаемых на заводе. Опыт их применения хорошо известен в России и зарубежных странах.

В стенах зданий, построенных в 2000-2005 гг. из крупноформатных керамических камней с облицовочным слоем из пустотелого кирпича, соединенного тычковыми рядами или гибкими связями, не i обнаружено разрушений лицевых кирпичей. Этому способствовало созданная кладочным раствором сплошная стена с повышенной характеристикой тепловой инерции (Д = 10,3), почти в 2 раза превышающей аналогичный физический параметр для трехслойной стены с мягким утеплителем при одинаковом термическом сопротивлении, равном 3,0 м2 °С/Вт. Созданное повышение характеристики тепловой инерции сплошных кирпичных стен позволило сократить количество переходов наружной температуры через 0°С в зимне-весенний и осенне-зимний интервалы года и тем самым повысить безремонтный срок эксплуатации облицовочного кирпичного слоя.

Отсутствие системного подхода в решении важнейшей для народного хозяйства страны проблемы энергосбережения проявилось в неподготовленности проектных организаций к разработке долговечных наружных ограждающих конструкций с повышенным уровнем теплоизоляции. Это привело к существенным затратам на их восстановление, превышающих предполагаемую экономию от сокращения расходов на отопление зданий. Ведущие специалисты страны неоднократно предсказывали последствия ошибочного подхода к решению проблемы энергосбережения в эксплуатации зданий за счет чрезмерного повышения уровня теплоизоляции наружных стен [6-12].

Наружные ограждения с повышенным уровнем теплоизоляции по температурному, влажностному и воздушному режимам существенно отличаются от ранее применяемых сплошных конструкций стен. Это оказало влияние на снижение долговечности облицовочного слоя. Необходимо было с введением новых норм по теплозащитным свойствам стен скорректировать и требования к морозостойкости, прочности, другим физическим параметрам лицевого керамического кирпича в СНиП П-22-81*[13]. Такой подход обусловлен основным принципом, заложенным в [14] при прогнозировании долговечности наружных стен. Отсутствие комплексного подхода к решению проблемы долговечности наружных трехслойных стен с повышенным уровнем теплоизоляции, облицованных лицевым керамическим кирпичом, станет причиной второго этапа их разрушения через 20-30 лет.

Основным фактором, влияющим на разрушение лицевого керамического кирпича в облицовочном слое наружных стен в условиях эксплуатации, являются переменные температурно-влажностные воздействия наружной среды в осенне-зимний и зимне-весенний интервалы года. Количество переходов наружной темпера туры через 0°С в облицовочном слое в эти периоды года зависит от климата региона строительства. Эта специфика не учитывается при назначении марки по морозостойкости лицевого кирпича, применяемого для облицовочного слоя наружных стен. Не учитывается также уровень теплоизоляции наружных стен. В нормативном документе СНиП 11-22-81* нормируемое значение марки по морозостойкости для лицевого кирпича сплошных кирпичных стен при нормальном влажностном режиме помещений зданий составляет F25, а для многослойной кладки нормативное значение марки по морозостойкости лицевого керамического кирпича составляет F35. Эти требования распространяются на все конструкции стен без учета их уровня теплоизоляции и климатических условий региона строительства. Они обеспечивали требуемый срок службы стен до капитального ремонта с уровнем теплоизоляции, действовавшим до 1995 г.

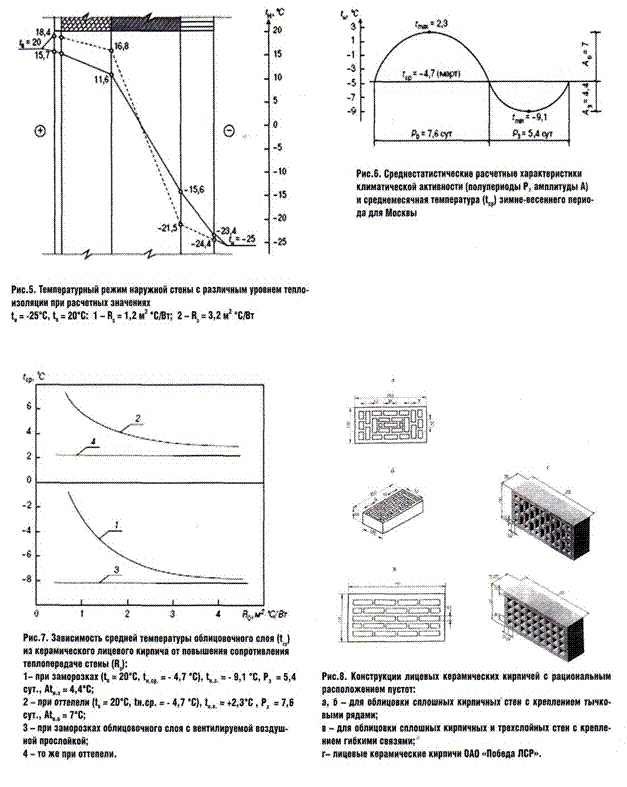

Выполненные исследования в климатической камере и натурных условиях, а также расчеты температурных полей наружных стен с уровнем теплоизоляции (R0) от 1,2 до 4,2 м2 °С/Вт показали, что увеличение сопротивления теплопередаче наружных стен приводит к более глубокому промерзанию облицовочного слоя. При расчетных параметрах воздуха tB = 20°C; tH = -25°C температура на границе облицовочного слоя с утеплителем при R0 = 1,2 м2оС/Вт составляет -15,6°С, при R0 = 2,2 м2 °С/Вт -19,9°С, а при R0 = 3,2 м2 °С/Вт -21,5°С (рис.5). На зимне-весеннем интервале года в г. Москве при средней температуре наружного воздуха минус 4,7°С (март), максимальной температуре оттепели до +2,3°С с полупериодом 7,6 суток и заморозке до минус 9,1 °С с полупериодом 5,4 суток повышение R0 стены с 1,2 до 3,2 м2 °С/Вт снижает температуру облицовочного слоя на границе с утеплителем с +1,6°С до минус 6,2°С (рис.6). При этом увеличивается средняя температура промерзания облицовочного кирпичного слоя толщиной 120 мм с минус 3,3°С до минус 7,5°С. На рис.7 показано изменение средней температуры облицовочного слоя в зависимости от увеличения сопротивления теплопередаче наружных стен при циклическом воздействии температуры наружного воздуха в зимне-весенний период года. Общее количество циклов в осенне-зимний и зимне-весенний интервалы года с полупериодами, приводящими к полному промерзанию и оттаиванию лицевого кирпича в облицовочном слое толщиной 120 мм, например, для г. Москвы составляет шесть. Для регионов с более континентальным климатом количество циклов существенно увеличивается. Для г. Новосибирска составляет десять, а для г. Сургута одиннадцать. При этих циклах облицовочный слой промерзает в стенах с R0 = 1,2 м2 °С/Вт до минус 2,7°С, при R0 = 2,2 м2 °С/Вт до минус 6,8°С и R0 = 3,2 м2 °С/Вт до минус 7,5°С. Т.е., чем выше значение уровня теплоизоляции стены, тем больше образуется льда в порах лицевого кирпича и тем быстрее он разрушается.В трехслойных наружных стенах с Ro = 3,2 м2 °С/Вт отрицательная температура облицовочного слоя зафиксирована и при

трех- двухсуточных полупериодах похолодания и потепления.'Количество циклов воздействия наружных температур на лицевой кирпич облицовочного слоя в условиях эксплуатации с переходом через 0°С, вызывающих их разрушение, значительно больше нормативного, равного F25 для сплошных кирпичных стен и F35 для трехслойных. Таким образом, количество промерзаний, приводящих к разрушению лицевого керамического кирпича в облицовочном слое стены, зависит от уровня теплоизоляции стены и количества циклов перехода наружной температуры через 0°С[15]. Руководствуясь таким подходом и установленными нормами по межкапитальным ремонтным срокам сплошных кирпичных стен, равным 50 лет [16], количество циклов замерзаний и оттаивания для г. Москвы составляет 300, для Новосибирска 500, для Сургута 550. Вместе с тем, для всех указанных регио нов страны с существенно отличающейся континентальностью климата морозостойкость кирпича нормируется независимо от уровня теплоизоляции стен.

Долговечность одних и тех же лицевых пустотелых керамических материалов при одинаковой марке по морозостойкости в условиях эксплуатации в наружных сплошных кирпичных стенах может существенно отличаться. На различие в сроке службы оказывает влияние расположение пустот в кирпичах и камнях, а также расположение облицовочных материалов в кладке стены. Нерациональное расположение пустот создает в облицовочном слое стены участки с пониженными теплозащитными свойствами и повышенной паропроницаемостью. Последняя способствует концентрации влаги на внутренней поверхности наружных керамических стенок, что приводит к их переувлажнению и преждевременному разрушению. Более явно это проявляется при применении семи- и девятищелевых керамических кирпичей и камней,теплопроводность которых в тычковом направлении составляет 0,35-0,40 Вт/(м °С), а ложковом - 0,6 Вт/(м °С). Сопротивление паропро-ницанию соответственно составляет 0,757-0,846 и 0,476 м2 ч Па/мг. На 25-30 году разрушению подвергаются кирпичи и камни только ложковых рядов облицовочного слоя. В кирпичах и камнях тычковых рядов стен, несмотря на длительный срок эксплуатации, составляющий более 50 лет, разрушения наружных тычковых рядов не обнаружено при той же марке по морозостойкости, равной F25. Отмеченные теплофизические различия особо важны для лицевого пустотелого кирпича стен сплошной кладки и трехслойных стен, который практически весь отопительный сезон находится в зоне воздействия отрицательных температур наружного воздуха. Поэтому предлагается для повышения долговечности и теплозащитных свойств облицовочного слоя, связанного с основной частью сплошной кирпичной стены тычковыми рядами с R0 = 1,5-2,5, использовать лицевой кирпич с рациональным расположением пустот с морозостойкостью не ниже F35. Конструктивные решения лицевых керамических кирпичей с рациональным расположением пустот приведены на рис. 8 а,б. С некоторым приближением им соответствуют лицевые керамические кирпичи, выпускаемые ОАО "Победа ЛСР" с маркой по морозостойкости F 50 - F100 (рис.8г). Для облицо

вочного слоя, соединяемого с основной частью сплошной кирпичной стены с помощью гибких металлических связей с R0 = 1,5-2,5, предлагается применять лицевой кирпич с горизонтально расположенными пустотами с маркой по морозостойкости не ниже F35 (рис.8в). Причем ширину пустот необходимо принимать равной 10 мм. При такой ширине значительно увеличивается количество пустот в кирпиче, повышается термическое сопротивление облицовочного слоя и практически исключается их заполнение кладочным раствором [15].

В трехслойных наружных стенах с ми-нераловатными плитами диффундирующий из помещения пар, встречая на пути низкое значение сопротивления паропро-ницаемости утеплителя, перемещается к облицовочному слою с более высокой температурой и в большем количестве по сравнению с другими плотными теплоизоляционными материалами. Пар конденсируется на внутренней поверхности лицевых кирпичей облицовочного слоя в виде инея. При потеплении иней переходит в жидкую влагу, которая впитывается в кирпичи, а затем при заморозках переходит в твердое состояние, т.е. лед, который разрушает лицевой кирпич с внутренней стороны. Поэтому при применении ми-нераловатных плит следует в трехслойных стенах в качестве облицовочного материала применять полнотелый или пустотелый кирпич с размерами пустот, исключающими их заполнение раствором, с повышенной маркой по морозостойкости, равной F50-F75.

Температурный режим облицовочного слоя наружных стен с вентилируемым фасадом, в связи с его независимым тем-пературовлаговоздушным режимом от утепленной части стены, практически подвержен даже суточным периодическим похолоданиям и оттепелям. Поэтому он в осенне-зимний и зимне-весенний периоды года подвергается значительно большим циклам замораживания и оттаивания по сравнению с облицовочными слоями выше рассмотренных конструкций стен. Особые эксплуатационные условия в облицовочном слое наружных стен с вентилируемой воздушной прослойкой создаются в результате двухстороннего контакта с наружным воздухом, что приводит к повышенному влагосодержанию кладочного раствора и кирпича в пасмурную погоду и при дожде. Ускорению процесса сверхсорб-ционного увлажнения лицевого керамического кирпича в облицовочном слое способствует более влажный цементно-пес-чаный кладочный раствор, расположенный в швах кладки и пустотах кирпичей. В результате контакта с раствором, особенно при его сверхсорбционном увлажнении, влажность лицевого кирпича может достигать значения, близкого к максимальному водопоглощению. Лицевой кирпич разрушается при заморозках и оттепелях с обеих сторон. Поэтому предлагается облицовочный слой при наличии воздушной прослойки выполнять из полнотелого кирпича с маркой по морозостойкости F100 независимо от уровня теплоизоляции стены.

В последние годы модернизированы многие кирпичные заводы, усовершенствованы технологии, что позволило организовать выпуск лицевого кирпича повышенной морозостойкости. Это учтено в ГОСТ 530-2007[17], в котором требования к кирпичам по морозостойкости, особенно к лицевым, повышены и подразделяются на марки F25, F35, F50, F75, F100. Переход на применение кирпича повышенной морозостойкости позволит увеличить долговечность облицовочного слоя современных конструкций наружных сплошных кирпичных и трехслойных стен с повышенным уровнем теплоизоляции.

В действующем нормативном документе [16] установлена продолжительность эксплуатации до капитального ремонта для сплошных кирпичных стен 40-50 лет, для стен из облегченной кладки с теплоизоляционным слоем - 30 лет. Как правило, нормативный срок до капитального ремонта подтверждается в условиях эксплуатации при применении в качестве лицевого кирпича пустотелых керамических изделий с маркой по морозостойкости F25 и F35, для стен с приведенным сопротивлением теплопередаче R0 = 1,0 м2 °С/ Вт. Поэтому эти марки по морозостойкости приняты в качестве базовых значений.

На основании результатов натурных исследований долговечности облицовочных слоев наружных стен зданий, эксплуатируемых 40-55 лет, а также обработки метеоданных, разработана программа для прогнозирования морозостойкости и других физических и механических параметров лицевого керамического кирпича в конструкциях наружных стен с уровнем теплоизоляции, обеспечивающим требемую продолжительность эксплуатации до первого капитального ремонта и срок службы в целом [18].

В заключение следует отметить, что выполненный анализ причин разрушения штукатурных облицовочных слоев теплоизоляционных фасадных систем многоэтажных зданий показал, что они происходят в результате привлечения рабочих низкой квалификации, нарушающих технологический регламент и требования Технических условий, а также применяющих ма териалы низкого качества. Зафиксированные разрушения лицевого керамического кирпича в облицовочном слое трехслойных стен некоторых зданий являются следствием недоработок конструкций стен в проектах зданий, недобросовестности рабочих, не установивщих в некоторых местах гибкие связи для соединения облицовочного слоя с конструкционной частью стены, а также недостаточного утепления зон сопряжения железобетонных перекрытий с лицевым кирпичом.

Сопоставление полученных результатов натурных обследований и экспериментальных лабораторных данных показало, что облицовочные слои из лицевого керамического кирпича наружных трехслойных стен, по сравнению с облицовочными штукатурными слоями теплоизоляционных фасадных систем, представляют более надежные и долговечные в эксплуатации конструктивные решения. Этому способствует почти 6-ти кратное различие в толщине и теплозащитных качествах облицовочного кирпичного слоя по сравнению со штукатурным, более высокое значение характеристики тепловой инерции и пониженное влагосодержание. Особо следует отметить прочное и более надежное соединение кирпичного облицовочного слоя с основной конструкцией сплошной кирпичной стены, выполненной из крупноформатных тепло-эффективных керамических камней.
