Классификация стеновых панелей. ГОСТ 11024-84

Различают панели для наружных стен неотапливаемых зданий, изготавливаемые из тяжелых и легких бетонов; слоистые - из тяжелых бетонов с теплоизоляционным слоем и однослойные из ячеистого бетона, легкого бетона на пористых заполнителях; панели перегородок - из всех видов бетонов, армированных и неармированных.

Панели классифицируют по следующим признакам, характеризующим их типы:

  • назначению в здании;
  • конструктивному решению;
  • числу основных слоев.

По назначению в здании выделяют панели для:

  • надземных этажей;
  • цокольного этажа или технического подполья;
  • чердака.

По конструктивному решению панели делятся на:

  • цельные;
  • составные.

По числу основных слоев панели подразделяют на:

  • однослойные;
  • слоистые (двух- и трехслойные). Слоистые панели могут быть сплошными и с воздушными прослойками. Двух- и трехслойные панели с воздушной прослойкой, расположенной за наружным слоем, в дальнейшем именуются двух- и трехслойными панелями с экраном.

Фасадная сторона наружных панелей обычно облицовывается керамической плиткой. Панели однослойные из железобетона на легком заполнителе покрывают с наружной стороны декоративным слоем из раствора на цветном портландцементе.

Структура и класс бетона основных слоев стеновых панелей

Плотность панелей наружных стен отапливаемых зданий не должен превышать 1800 кг/м3. Площадь панелей достигает 20 м2 при толщине от 16 до 40 см и массе до 8 т.

Применяют стеновые панели для устройства внутренних и наружных стен и перегородок при строительстве жилых, промышленных зданий. Особенно распространены стеновые панели в многоэтажном типовом строительстве.

Использование стеновых панелей значительно сокращает сроки строительства и снижает трудоемкость работ. Большинство монтируемых панелей имеют проемы, заполняемые в заводских условиях оконными и балконными блоками, что также упрощает монтажные и отделочные работы, особенно при строительстве многоэтажных зданий.

В технико-экономическом отношении наиболее высокими достоинствами обладают вибропрокатные керамзитобетонные стеновые панели.

Тяжелый бетон для наружных стен должен быть не ниже М150. Легкие и ячеистые бетоны должны быть не ниже М25.

Для основных слоев панелей надземных этажей и чердака, а также для армированных связей в трехслойных панелях следует принимать бетоны видов, структур и классов или марок по прочности на сжатие, указанные в табл. 1.

Тип панели по числу основных слоев Основной слой панели или армированные бетонные связи трехслойной панели Вид бетона Структура бетона Класс бетона по прочности на сжатие Марка бетона по прочности на сжатие
1 2 3 4 5 6
Однослойная Основной слой Легкий бетон Плотная при
Vп< 6%
УЕ< 6% 		В3,5; В5; В7,5; В10; В12.5 М50; М75; М100; М150
      Плотная при
6%< УВ < 12%		 В3.5; В5; В7,5 М50; М75; М100
    Автоклавный ячеистый бетон Ячеистая В1,5; В2,5; В3,5; В5; В7,5 М25; М35; М50; М75; М100
Двухслойная сплошная Несущий слой
Теплоизоляционный слой		 Тяжелый бетон Плотная при Уп < 3% В12.5 и выше М150 и выше
        В7,5 и выше М100 и выше
    Легкий бетон Крупнопористая
Плотная при
Уп< 6% УЕ < 6%		 В2,5; В3,5 В3,5; В5 М35; М50 М50; М75
1 2 3 4 5 6
Трехслойная сплошная Внутренний (обращенный в помещение) и наружный слои Тяжелый бетон Плотная при Vп < 3% В12.5 и выше М150 и выше
    Легкий бетон   В7,5 и выше -для несущих панелей; В5 и выше - для ненесущих панелей М100 и выше для несущих панелей; М75 и выше - для ненесущих панелей
  Армированные и бетонные связи между наружным и внутренним слоями Легкий бетон Плотная при Уп< 3% В5 и выше М75 и выше
    Тяжелый бетон   В12.5 и выше М150 и выше
Двухслойная с экраном Внутренний слой Легкий бетон Плотная при
Уп< 6%
УЕ< 6%		 В3,5; В5; В7,5; В10; В12.5 М50; М75; М100; М150
      Плотная при
6%<  УВ<  12% и поризованная		 В3,5; В5; В7.5 М50; М75; М100
    Автоклавный ячеистый бетон Ячеистая В1.5; В2,5; В3,5; В5; В7,5 М25; М35; М50; М75; М100
  Внутренний слой Тяжелый бетон Плотная при Уп< 3% В12.5 и выше М150 и выше
  Экран Легкий бетон   В7,5 и выше М75 и выше
Трехслойная с экраном Внутренний слой Тяжелый бетон Плотная при Уп< 3% В12.5 и выше М150 и выше
    Легкий бетон   В7,5 и выше -для несущих панелей; В5 и выше - для ненесущих панелей М100 и выше -для несущих панелей; М75 и выше -для ненесущих панелей
  Экран Тяжелый бетон Плотная при Уп< 3% В12,5 и выше М150 и выше
    Легкий бетон   В7,5 и выше М75 и выше

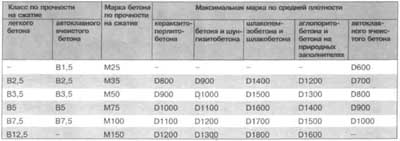

Марки легкого и автоклавного ячеистого бетона однослойных панелей и внутреннего слоя двухслойных панелей с экраном, легкого бетона теплоизоляционного слоя сплошных двухслойных панелей, предназначенных для надземных этажей, приведены в табл. 2.

Типы, основные параметры стеновых панелей

Панели подразделяют на следующие типы:

Для надземных этажей

1НС - цельные однослойные,

2НС - цельные двухслойные,

ЗНС - цельные трехслойные,

4НС - составные однослойные,

5НС - составные двухслойные,

6НС - составные трехслойные;

Для цокольного этажа или технического подполья

1НЦ - цельные однослойные,

2НЦ - цельные двухслойные,

ЗНЦ - цельные трехслойные,

5НЦ - составные двухслойные,

6НЦ - составные трехслойные;

Для чердака

1НЧ - цельные однослойные,

2НЧ - цельные двухслойные,

ЗНЧ - цельные трехслойные,

4НЧ - составные однослойные,

5НЧ - составные двухслойные,

6НЧ - составные трехслойные.

Основные размеры панелей приведены в табл. 3.

Вид разрезки стены на панели Вид панели Параметр Кратность координационного размера модулю (М=100 мм) Координационные размеры, мм
Однорядная   Длина 15М 1500, 3000, 4500, 6000, 7500
      12М 1200, 2400, 3600, 4800, 6000, 7200
      6М 1200, 1800, 2400, 3000, 3600, 4200, 4800, 5400, 6000, 6600, 7200
    Высота 6М, ЗМ, М 2800, 3000, 3300, 3600, 4200
Горизонтальная полосовая Полосовая Длина 15М 3000, 4500, 6000, 7500, 9000, 12000
      6М 3000, 3600, 4200, 4800, 5400, 6000, 6600, 7200
    Высота ЗМ, М 600, 900, 1200, 1300, 1500, 1800, 2100, 3000
  Простеночная Длина ЗМ 300,600, 1200, 1800
      ЗМ, ЗМ/2 300, 450, 600, 750, 1200, 1800
    Высота ЗМ 1200, 1500, 1800, 2100, 2400, 2700
Вертикальная полосовая Полосовая Длина ЗМ, ЗМ/2 600, 750, 900, 1200, 1500, 1800
    Высота 6М, ЗМ, М 2800, 3000, 3300, 3600, 4200, 4800, 5400, 6000, 6600, 7200, 8400
  Подоконная Длина 6М 1200, 1800, 2400
      ЗМ, ЗМ/2 900, 1200, 1350, 1500, 1800, 2100, 2400, 2700
    Высота 6М, ЗМ, М 600, 700, 900, 1200, 1300, 1500, 1800, 2100
Однорядная и полосовая   Толщина М/2 200, 250, 300, 350, 400
      М/4 200, 225, 250, 275, 300, 325, 350, 375, 400

Панели следует обозначать марками в соответствии с требованиями ГОСТ 23009.

Марка панели состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа панели и ее номинальные габаритные размеры (значения которых округляют до целого числа): длину и высоту в дециметрах, толщину в сантиметрах.

Во второй группе указывают класс (или марку) бетона по прочности на сжатие, обозначаемый цифровым индексом класса (или марки) бетона, вид бетона, обозначаемый буквами: Т - тяжелый бетон, Л - легкий бетон, Я - автоклавный ячеистый бетон. Для слоистых панелей с внешними слоями из бетона разного класса (или марки) по прочности на сжатие или разного вида следует указывать класс (или марку) и вид бетона несущего слоя панели.

Третья группа содержит дополнительные характеристики, обозначаемые буквами и отражающие особые условия применения панелей и их стойкость: С - к сейсмическим воздействиям (при расчетной сейсмичности 7 баллов и более); М - к воздействиям низких температур наружного воздуха (при строительстве в районах с расчетной зимней температурой наружного воздуха ниже -40°С). Для панелей, применяемых в условиях воздействия агрессивных сред, в третью группу включают обозначения характеристик панелей, обеспечивающих их стойкость в условиях эксплуатации, при этом показатели проницаемости бетона панелей обозначают буквами: Н - нормальной проницаемости, П - пониженной проницаемости, О - особо низкой проницаемости.

В третью группу, в случае необходимости, включают также обозначения конструктивных особенностей панели (форму панели; конфигурацию торцевых зон; наличие, вид и расположение проемов; наличие и форму штраб в местах примыкания смежных конструкций; вид и расположение арматурных выпусков и закладных изделий; наличие арматуры для восприятия усилий, вызываемых неравномерными деформациями основания, сложенного просадочными, набухающими, мерзлыми, заторфованными, насыпными и прочими сильно деформируемыми грунтами и другие). Эти особенности панели следует обозначать арабскими цифрами или строчными буквами.

Пример условного обозначения (марки) панели типа 1НС длиной 5990 мм, высотой 2865 мм, толщиной 350 мм (типоразмера 1НС60.29.35) из легкого бетона марки по прочности на сжатие М75:

1НС60.29.35-75Л

То же, панели типа 2НС длиной 3590 мм, высотой 2865 мм, толщиной 350 мм (типоразмера ЗНС30.29.35), с внутренним несущим слоем из легкого бетона марки по прочности на сжатие М200:

2НС36.29.40-200Л

То же, панели типа ЗНС длиной 2990 мм, высотой 2865 мм, толщиной 350 мм (типоразмера ЗНС30.29.35), с внутренним несущим слоем из тяжелого бетона марки по прочности на сжатие М200, предназначенной для зданий с расчетной сейсмичностью 8 баллов, строящихся в районах с расчетной зимней температурой наружного воздуха ниже -40°С:

ЗНС30.29.35-200Т-СМ

То же, панели типа 1НЦ длиной 2990 мм, высотой 2300 мм, толщиной 300 мм (типоразмера 1НЦ30.23.30), из легкого бетона марки по прочности на сжатие М100:

1НЦ30.23.30-100Л

Примечание. Допускается принимать обозначения марок панелей в соответствии с указаниями рабочих чертежей типовых конструкций до их пересмотра.

Отделка стеновых панелей

Отделку наружных (фасадных) поверхностей однослойных панелей из легкого бетона и слоистых панелей с наружным основным слоем из тяжелого или легкого бетона принимают следующих видов:

  • облицовка плитками керамическими, стеклянными, из природного камня или декоративного бетона;
  • отделка декоративным бетоном с обнаженным заполнителем;
  • отделка слоем раствора или бетона с рельефной или с ровной гладкой поверхностью;
  • присыпка или втапливание декоративного щебня или другого декоративного материала;
  • отделка керамической глазурью;
  • отделка слоем бетона или раствора на белом цементе;
  • отделка слоем цветного бетона или раствора;
  • отделка мелкозернистыми материалами на клеящей основе;
  • окраска атмосферостойкими красками.

Допускается принимать другие виды отделки, имеющие требуемые декоративные, защитные и другие эксплуатационные качества.

Облицовку поверхностей панелей плитками следует предусматривать с полным или частичным заполнением швов между плитками в зависимости от требований, предъявляемых к внешнему виду панелей, и условий их эксплуатации.

В однослойных панелях из легкого бетона и слоистых панелях с наружным основным слоем из бетона этого вида следует предусматривать наружный защитно-декоративный слой, включающий слой раствора или бетона.

Однослойные панели из легкого бетона класса по прочности на сжатие В3,5 и выше или марки по прочности на сжатие М50 и выше и слоистые панели с наружным основным слоем из легкого бетона (кроме панелей с наружным основным слоем из бетона крупнопористой структуры), которые предназначены для эксплуатации в сухой или нормальной зоне по влажности, при соответствующем обосновании разрешается принимать:

  • с наружным защитно-декоративным слоем, не включающим слой из раствора или бетона, - при отделке панелей атмосферостойкими гидрофобными составами, плитками или другими облицовочными материалами и изделиями, выполняющими защитные и декоративные функции, а также при легком бетоне основного слоя плотной структуры с объемами межзерновых пустот и вовлеченного воздуха в уплотненной бетонной смеси не более 3% и формовании панелей наружной (фасадной) поверхностью вниз;
  • без наружного защитно-декоративного слоя -при расположении панелей в глубине лоджий или на других участках стены, защищенных от воздействия атмосферных осадков. Номинальную толщину слоя раствора или бетона в наружном защитно-декоративном слое однослойных панелей из легкого бетона и слоистых панелей с наружным слоем из легкого или тяжелого бетона при отсутствии облицовки следует принимать не менее:
  • 15 мм - в сплошных трехслойных панелях;
  • 20 мм - в однослойных панелях (кроме панелей для цокольного этажа и технического подполья) и в сплошных двухслойных панелях с наружным теплоизоляционным слоем из легкого бетона плотной структуры;
  • 30 мм - в однослойных панелях для цокольного этажа и технического подполья и в сплошных двухслойных панелях с наружным теплоизоляционным слоем из легкого бетона крупнопористой структуры.

В однослойных панелях из легкого бетона и слоистых панелях с внутренним основным слоем из бетона этого вида следует предусматривать внутренний отделочный слой.

Допускается не предусматривать в этих панелях внутренний отделочный слой или не включать в него слой из раствора при их изготовлении:

  • в положении внутренней поверхностью вниз;
  • в положении внутренней поверхностью вверх в случаях, когда панели предназначены для применения в стенах помещений с сухим или нормальным влажностным режимом, а их внутренняя поверхность не подлежит отделке (окраске, оклейке обоями или пленками). Номинальную толщину слоя раствора во внутреннем отделочном слое панелей, указанных в предыдущем пункте, следует принимать не более:
    • 15 мм - в панелях, предназначенных для стен помещений с сухим или нормальным режимом;
    • 20 мм - в панелях, предназначенных для стен помещений с влажным режимом.

В однослойных панелях из автоклавного ячеистого бетона следует предусматривать наружный защитно-декоративный слой. Вид и параметры этого слоя следует принимать в соответствии с требованиями СН 277.

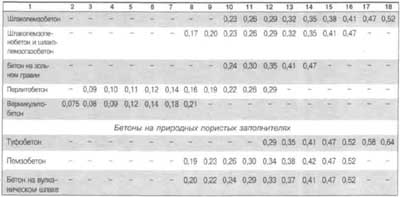

Теплопроводность легкого бетона в сухом состоянии

Требования к точности геометрических параметров панелей

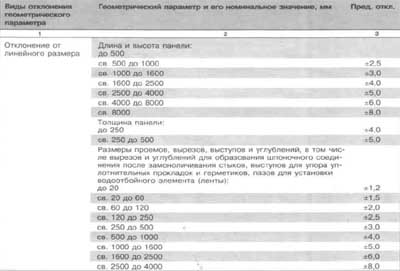

Значения действительных отклонений геометрических параметров панелей не должны превышать предельных, указанных в табл. 5.
